Какие ошибки совершают при проектировании укрепляющих конструкций

Ошибки при проектировании укрепления грунта — это не просто дорогое исправление, это прямая угроза безопасности объекта и окружающей застройки. Часто эти ошибки носят системный характер и вытекают из попытки сэкономить на изысканиях и качественном проектировании.

Вот основные и наиболее опасные ошибки, сгруппированные по этапам и направлениям.

1. Ошибки на этапе инженерных изысканий (Ключевые и самые частые)

Это "диагноз", без которого нельзя назначить "лечение". Ошибки здесь фатальны.

· Недостаточный объем изысканий: Экономия на буровых скважинах. Результат: инженер-геолог интерполирует данные между скважинами, расположенными в 50 метрах друг от друга, и пропускает локальную линзу слабого грунта или плывун, который и станет причиной деформации.

· Игнорирование гидрогеологии: Неправильная оценка уровня грунтовых вод, их сезонных колебаний и агрессивности к материалам (цементу, металлу). Например, неучтенный подъем вод после дождей может превратить укрепленный грунт в "губку".

· Некорректное определение физико-механических характеристик грунтов: Неправильно проведенные лабораторные испытания приводят к завышенным значениям прочности и модуля деформации природного грунта. Проектировщик закладывается на эти цифры, и в результате конструкция работает на пределе или не работает вовсе.

2. Ошибки в выборе и применении технологии

· Некорректный выбор метода укрепления: Попытка применить струйную цементацию в грунтах с большой долей крупнообломочного материала (валунов) или в органических грунтах (торфах), где она неэффективна. Или использование шпунта там, где надежнее и дешевле было бы сделать "стену в грунте".

· Ошибки в параметрах технологии:

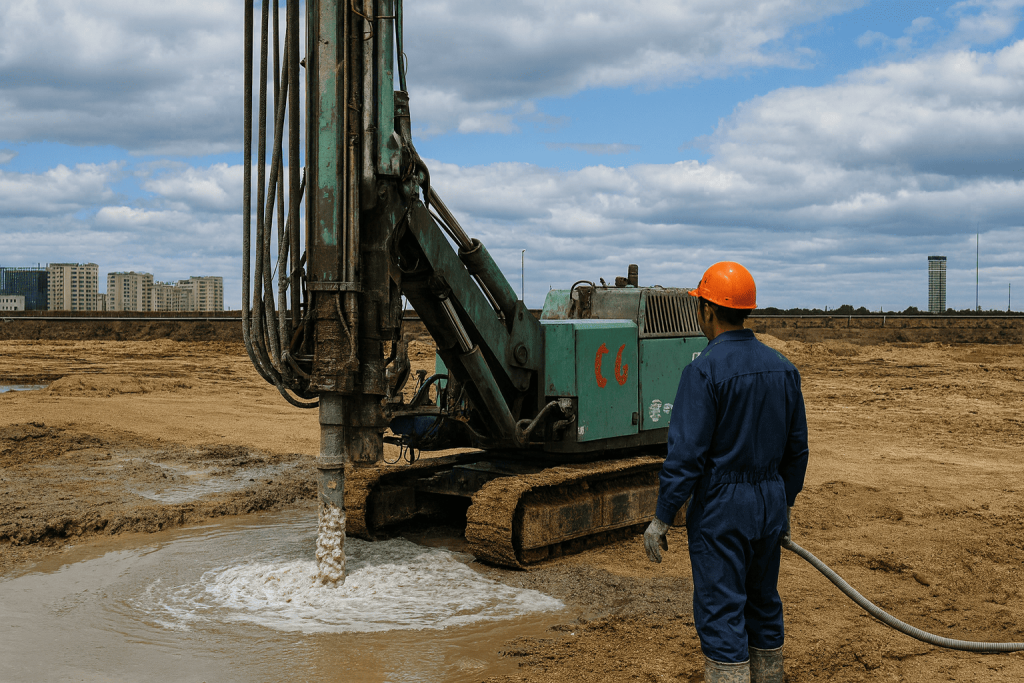

· Струйная цементация: Неверный подбор давления, скорости подъема и вращения монитора, состава раствора. Это приводит к отклонению проектных показателей.

· Цементация и силикатизация: Попытка использовать их в грунтах с высокой фильтрационной способностью, где раствор просто уходит, не создавая прочного массива.

· Грунтовые сваи и "стена в грунте": Неправильный расчет несущей способности или применение без учета вибрационного воздействия на соседние здания.

Иногда к нам обращаются Заказчики с неудачным опытом укрепления грунтов и в большинстве случаев это связано с ошибками, перечисленными выше. Что касается струйной цементации и грунтовых свай, инъекции, устройства анкеров - все возможные ошибки мы можем увидеть на этапе анализа данных по объекту и уберечь Заказчика от них.

3. Ошибки в расчетах и моделировании

· Использование упрощенных моделей: Проектирование по устаревшим методикам или программам, которые не учитывают реальную совместную работу конструкции, укрепленного грунта и окружающего массива.

· Игнорирование стадийности строительства: Особенно критично при устройстве глубоких котлованов. Программа не моделирует последовательность: отрывка -> монтаж яруса распорок -> следующая отрывка. В реальности на каждом этапе напряжения перераспределяются, и без учета этого распорки могут не сработать.

· Неверная оценка воздействий на конструкцию:

· Динамические нагрузки: Не учтены вибрации от транспорта, проходящего рядом или будущего оборудования.

· Сейсмические воздействия: В сейсмичных районах это грубейшее нарушение.

· Нагрузки от соседних объектов: Строительство нового здания вплотную к существующему котловану.

4. Ошибки, связанные с взаимодействием с окружающей средой

· Игнорирование влияния на существующие здания и коммуникации: Укрепление грунта (особенно инъекционными методами) может вызывать подъем (хеминг) или осадку близлежащих сооружений. Это необходимо просчитывать и организовывать мониторинг.

· Игнорирование негативного воздействия на окружающую среду: Например, использование химических реагентов (в методах силикатизации) может привести к загрязнению грунтовых вод.

Что можем сказать про подъём и осадку близлежащих сооружений?

5. Ошибки в проектной документации и организации работ

· Отсутствие или некачественное описание технологии производства работ (ТПР): Подрядчик, не имея четких инструкций, выполняет работы так, как считает нужным, что может не соответствовать проектным допущениям.

· Не предусмотрена программа геотехнического мониторинга: Это "глаза и уши" проекта. Без контроля за осадками, кренами, перемещениями ограждающей конструкции невозможно вовремя заметить опасные тенденции и принять меры.

· Отсутствие решений на нестандартные ситуации: Что делать, если при бурении обнаружен неучтенный коллектор? Или если давление при инъекции резко падает? Проект должен содержать алгоритмы действий.

Не все проекты, которые к нам поступают - корректны. Иногда мы видим неточности в расчётах и можем рассказать Заказчику - где ошибка и сами запроектировать свои работы, основываясь на оптимально подобранном для объекта техническом решении.

Что касается нестандартных ситуаций при организации работ - многолетний опыт и знание нормативов позволяют нам ориентироваться на месте.

К чему приводят эти ошибки?

В целом, последствия от перечисленных выше ошибок могут быть следующие:

· Перерасход материалов и средств на исправление.

· Срыв сроков строительства.

· Образование трещин в окружающих зданиях и сооружениях.

· Деформации и обрушения ограждающих конструкций котлованов.

· Затопление котлована.

· В худшем случае — масштабные аварии с человеческими жертвами.

Вывод: Качественное проектирование укрепления грунта — это всегда комплексный подход, основанный на достоверных изысканиях, адекватном математическом моделировании, правильном выборе технологии и грамотной организации строительства и мониторинга. Экономия на любом из этих этапов неминуемо ведёт к многократно большим затратам на стадии строительства или, что еще хуже, эксплуатации.
